樹脂井蓋一種采用模具高溫加工復(fù)合材料制成的井蓋，屬于復(fù)合材料熱壓成型工藝，所需主要設(shè)備有樹脂井蓋成型液壓機、模具、加熱設(shè)備（模溫機或者電加熱、油加熱）、捏合機等。其中樹脂井蓋成型液壓機是主要生產(chǎn)設(shè)備，噸位有315噸、400噸、500噸、630噸等，均采用三梁四柱液壓機結(jié)構(gòu)設(shè)計，常見的是樹脂復(fù)合井蓋模壓液壓機是315噸三梁四柱液壓機，采用模具電加熱，加熱溫度約為140℃~150℃，保壓時間約為3分鐘。如果客戶對產(chǎn)量要求比較高的話，可以上多臺315噸液壓機同時壓制。

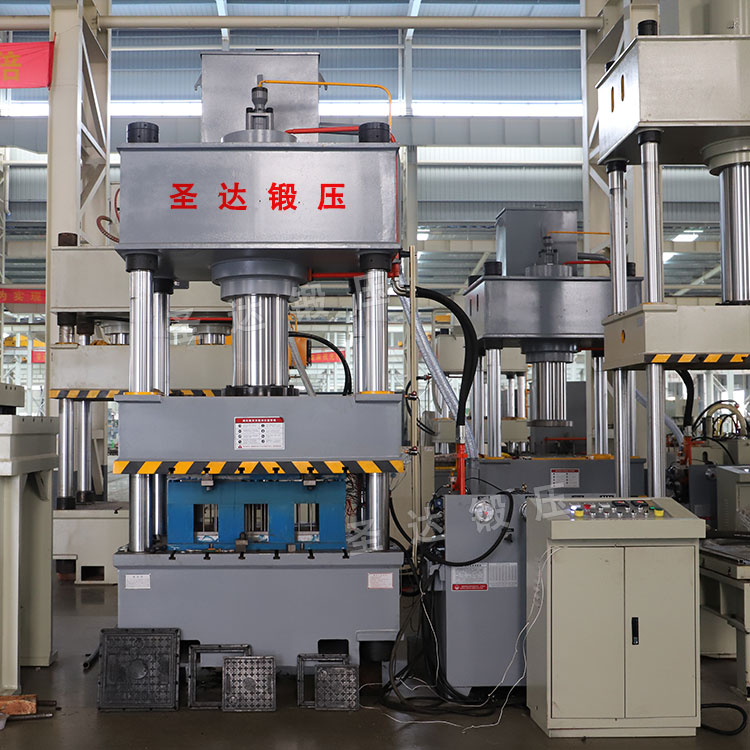

315噸樹脂井蓋成型液壓機

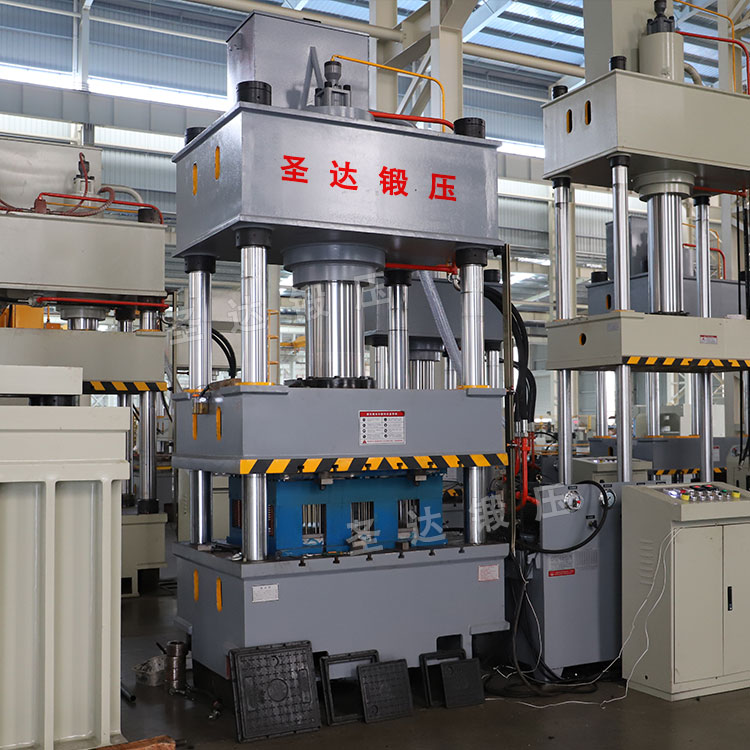

315噸三梁四柱液壓機

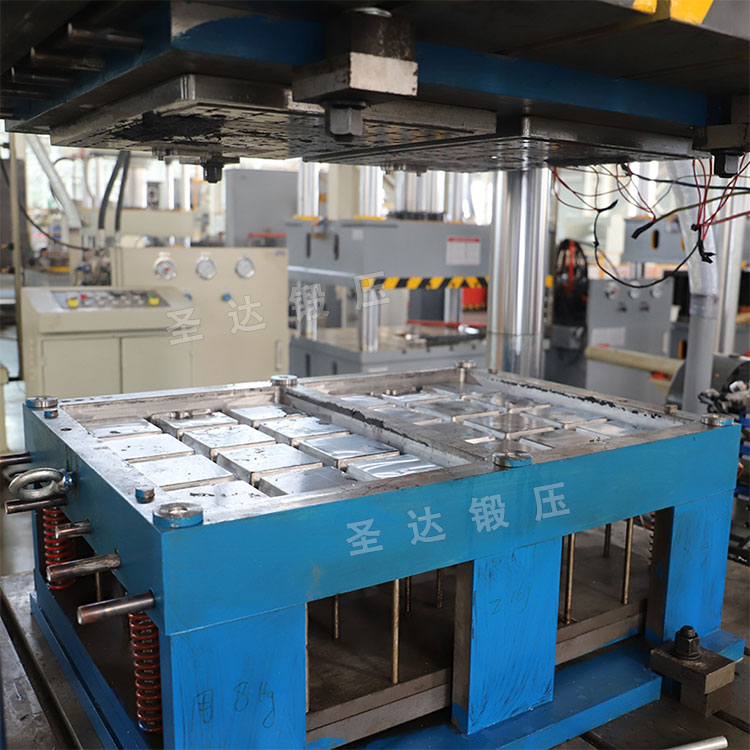

樹脂井蓋模具（一模兩出）

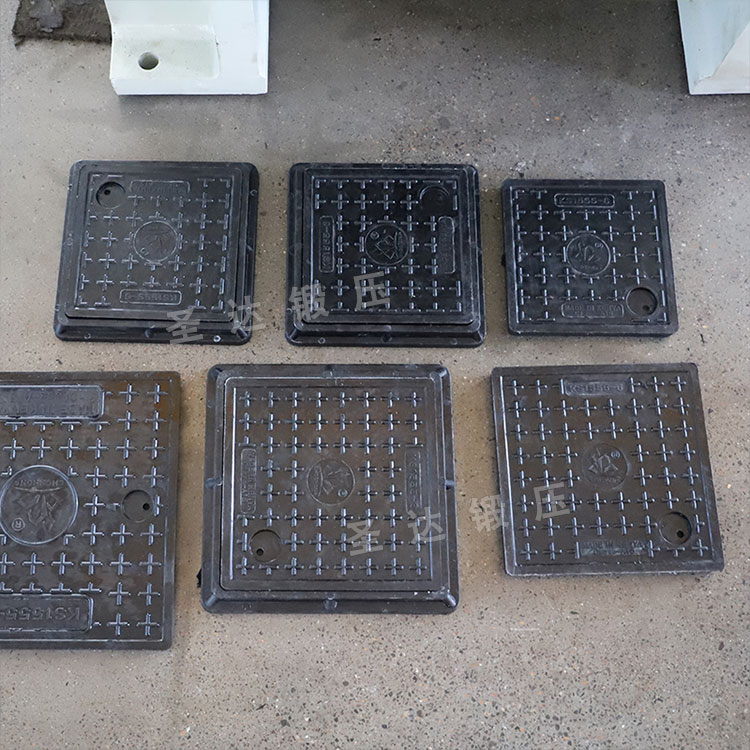

樹脂井蓋

315噸樹脂井蓋成型液壓機采用三梁四柱式結(jié)構(gòu)設(shè)計，三梁均選用優(yōu)質(zhì)鑄件，強度高，穩(wěn)定性好，電控系統(tǒng)配備溫度傳感器和保壓延時繼電器，可根據(jù)要求監(jiān)控模具模腔溫度和停機保壓時間。需要特殊指出的是，因為采用電加熱模具，在電控柜上特意配備了溫控裝置，可以數(shù)顯模具溫度并手動分別設(shè)置上下模加熱溫度。另外，根據(jù)井蓋熱壓工藝需要，本機具備停機保壓功能，可以手動設(shè)置保壓延時時間。

315噸樹脂井蓋成型液壓機是一種專門用于生產(chǎn)復(fù)合樹脂井蓋的機械設(shè)備。這種液壓機通常具備以下特性和組成部分：

主要組成部分：

①主機：包括機身、油缸、油箱等部件，構(gòu)成整個液壓機的主體框架。

②液壓系統(tǒng)：包含電機、油泵、閥塊、閥件、管路等，負(fù)責(zé)提供動力和控制壓力。

③控制機構(gòu)：包括限位裝置、電氣控制系統(tǒng)等，用于監(jiān)控和調(diào)節(jié)液壓機的操作過程。

315噸樹脂井蓋成型液壓機特點：

①四柱結(jié)構(gòu)：采用三梁四柱式結(jié)構(gòu)，確保了機械的穩(wěn)定性和耐用性。

②高精度和穩(wěn)定性：由于其精密的設(shè)計和制造，可以實現(xiàn)高精度的壓制，同時保持長時間運行的穩(wěn)定性。

③多功能性：通過更換模具，可以生產(chǎn)不同規(guī)格和類型的樹脂井蓋。

④經(jīng)濟實用：設(shè)計考慮到成本效益，適合大規(guī)模生產(chǎn)。

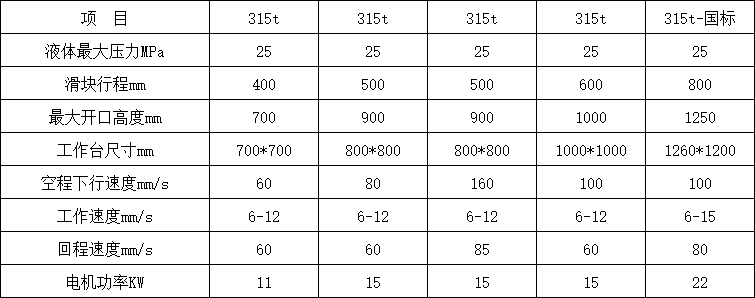

技術(shù)參數(shù)：

注：以上參數(shù)僅供參考，機器實際參數(shù)請以技術(shù)方案為準(zhǔn)。

樹脂井蓋模壓過程：

樹脂井蓋模壓成型是把一定量的團狀模塑料（BMC/DMC）加入預(yù)熱的模具中，經(jīng)加壓、加熱后固化成型，具體工藝流程為加料（將團狀模塑料加入預(yù)熱的鋼制模具中）→合?！淠＃▓F狀模塑料在壓力下流動并充滿整個型腔）→固化（在設(shè)定的壓力和溫度下保持一定時間后充分固化）→開模取出樹脂井蓋制品。

BMC（DMC）樹脂井蓋壓制成型工藝條件如下：

①成型壓力：普通制品3.5~7MPa，對制品表面要求高的可用14MPa；

②成型溫度：模具溫度在140±5℃，定模溫度可調(diào)低5~15℃以便脫模；

③合模速度：35秒內(nèi)須合模完成；

④固化時間：制品壁厚3mm以內(nèi)的固化時間約為3分鐘，壁厚6mm的固化時間月為5~8分鐘，壁厚12mm的固化時間為10~15分鐘。
